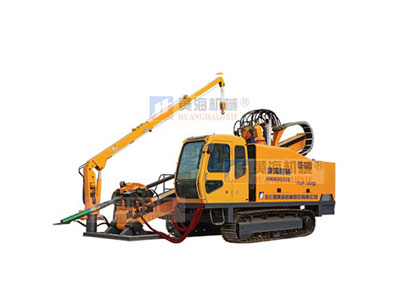

FDP-68型非開挖導向鉆機
發布時間：2017/05/26 鉆機設備 瀏覽次數：3770
FDP-68非開挖導向鉆機采用全液壓驅動，履帶雙速行走；雙低速馬達驅動動力頭雙速鉆進，結構先進簡捷；齒 輪齒條傳動系統，運動平穩可靠；桅桿可在8°-16°范圍內調節開孔角度，前后移動裝置新穎獨特；整機重心低，穩 定性好；配備輔助吊機；駕駛室裝有冷暖空調，為操作者提供舒適的操作環境；整體造型美觀。
主要配套件采用國際化采購的方針，柴油機、液壓泵、閥、馬達、減速機及關鍵液壓附件均選用國際名牌產品。
扭矩大、動力配置高、合理的結構設計、先進的操縱方式和ф102×5米長的鉆桿保證了鉆機的高效施工。
柴油機低排放、專業降噪聲設計，使鉆機更適用于城區施工。
該鉆機采用具有國際領先水平的控制技術，使鉆機無負載工況的動力消耗降到最低限度。
性能參數
| FDP-68非開挖定向鉆機技術參數 | |
| 主機 | |
|---|---|
| 發動機功率 | 濰柴243kW/康明斯239KW |
| 給進力/回拖力 | 680/680kN |
| 額定回轉扭矩 | 27000N.m(45r/min) |
| 13500N.m(90r/min) | |
| 主軸轉速 | 0-45r/min |
| 0-90r/min | |
| 給進行程 | 6m |
| 導向孔直徑 | φ240mm |
| 鉆進角度 | 8-16° |
| 行走速度 | 1.5-3.0km/h |
| 結構型式 | 鋼履帶，馬達齒輪齒條給進，駕駛室吊機，泥漿泵一體機 |
| 吊機 | 2噸直臂吊機 |
| 外形尺寸（L×W×H） | 9000×2750×2800mm |
| 質量 | 22000kg |
| 泥漿泵 | |
| 規格型號 | BWF-600 |
| 最大流量 | 600L/min |
| 最高壓力 | 8Mpa |
| 質量 | 650kg |
| 制漿系統 | 選配 |
| 鉆輔具系統 | |
| 鉆桿規格 | φ102×5000mm |
| 導向鉆頭 | φ170（φ230）mm |
| 擴孔鉆頭（切削式） | φ425φ500φ680φ760φ820φ920φ1000 |
| 分動器 | 80T |
| 測控儀器 | 選配 |
